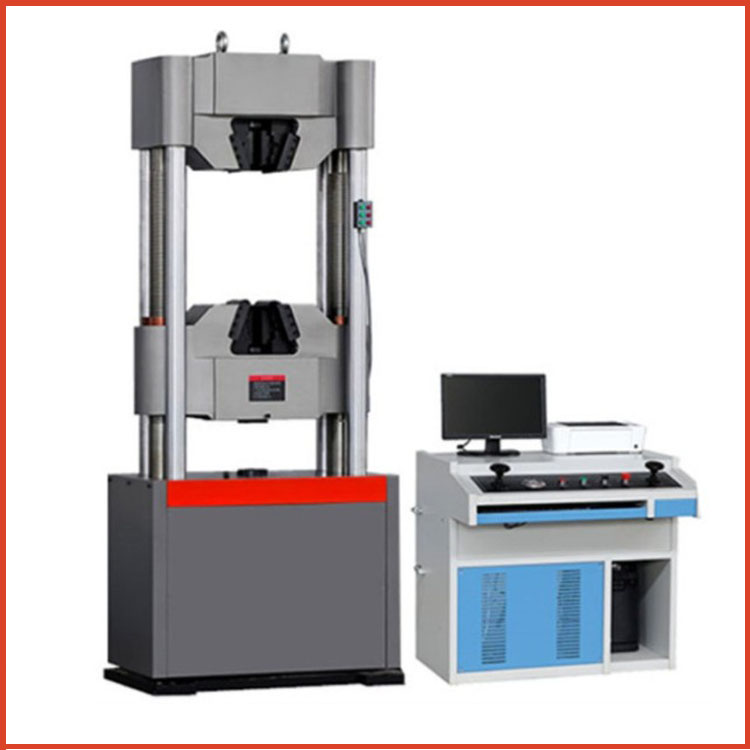

WAW-600D伺服液压万能试验机

该试验机采用微机控制高精度电液伺服阀，驱动精密液压缸，实现等速率试验力、等速率位移、等速率变形等多种模式的自动控制，完成对试样的拉伸、压缩、抗弯抗折试验，符国家标准GB/T228-2002《金属材料室温拉伸试验方法》的要求。增加附具，可完成其他各种材料的试验要求。

　　试验机主机采用液压缸下置式：液压油缸在试验机的下部，活塞在液压力的作用下向上顶，可实现对试样的压缩、弯曲、剪切试验；上下钳口座为全开式结构，装夹试样方便，稳定性好。该结构设计合理、简洁、稳定性好，可靠、易维护，液压伺服加载系统, ,确保系统高精高效、低噪音、快速响应, 实现对试验的自动控制加载、换向。

1、最大试验力：600kN
2、试验力测量范围及精度：    0-600kN
试验力精度：             优于±1%
3、 变形测量范围及精度：1
4、 位移测量范围及精度:                        200mm；优于0.01mm
5、 拉伸钳口之间最大距离(包括活塞行程):        550mm（可定做加高款）
6、 上下压盘之间的最大距离:                    450mm
7、 圆试样夹持直径:                            Ф13-40mm
8、 扁试样夹持宽度及厚度:                     70mm ；0-30mm
9、 上下压盘尺寸:                             Ф160mm
10、 弯曲试验支座间距:                       10-500mm
11、 活塞最大行程：                          200mm
12、 应力速度范围：                          1MPa/S-25MPa/S
13、 应变速度范围：                          0.00025/S-0.0025/S
14、 拉伸速度:                               0.5-70mm/min
15、 试验空间调整速度：                      120mm/min
16、 主机尺寸(长x宽x高包括活塞行程mm):     890×580×2400m
17、 控制台尺寸(长x宽x高mm):               1200x800x1100 mm
18、 总功率：3.0kW

　1.电液伺服控制系统：准确完成试验过程中试验参数的设定、试验过程的自动控制、数据采集、处理、分析、存储及显示(试验数据包括:上下屈服点、抗拉强度、断裂强度、弹性模量、各点延伸率、非比例伸长等)。它除了具备基本的试验力、试样变形、活塞位移和试验进程的闭环控制及等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能外，还具备方便快捷的开环控制功能。

   2. 试验力，峰值、试样变形、活塞位移、试验曲线的屏幕显示功能，全键盘输入操作和控制模式智能设置专家系统，实现了控制模式的任意设置和各种控制方式之间的平滑切换，使系统具有灵活性。加、卸载平稳，试验过程中既可进行程序控制，同时兼有固定程序的“快捷键“操作，也可采用鼠标灵活调整试验速度。
