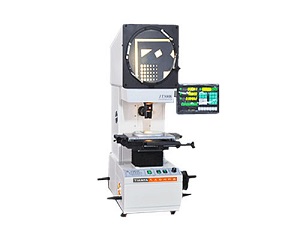

JT300S-1505型数显测量投影仪

　　　本仪器为轻型立式投影仪，是光、机一体化的精密高效测量仪器，适用于各种细小零件，如弹簧、电线电缆、螺丝、样板、钟表表面等的检测，避免测量力对测量精度的影响，对大批量检测尤为方便。本机光路系统品质优良、设计合理、物境成像清晰、放大倍数准确，具备透射两种量测功能，工作台升降平稳，随机自配回转盘，转动工作十分方便，依据人性化设计原理，上升机构手柄与人倾斜 45 °员工操作更加省力，取代原有皮带传动经常卡死现象。投影屏玻璃利用内刻米字线，可长时间使用不须更换。

　　1、投影尺寸(mm)：￠312,使用范围> 300(刻有米字线)

　　　　投影屏旋转范围：0～360。 旋转角度数显分辨率：1′

　　2、工作台：

　　　　金属台尺寸(mm): 320*220

　　　　玻璃台尺寸(mm):225*170

　　　　X座标行程（mm）：200 数显解析度：0.001

　　　　Y座标行程（mm）：100 数显解析度（mm）：0.001

　　　　角度解析度 1”(误差5”)

　　　　玻璃载物台旋转范围：0～360。

　　　　Z座标行程（mm）： 70(调焦用)

　　3、测量示值误差≦(3+L/75)um(L为被测长度单位: mm)

　　4、仪器照明：24V，150W卤素灯

　　5、数据处理系统:3000型多功能数据处理系统:

　　6、冷却方式：强制风冷（3只轴流风扇）

　　7、电源：220V（AC），50/60Hz

　　8、外形尺寸(长*宽*高)(mm)： 720×390×1100
