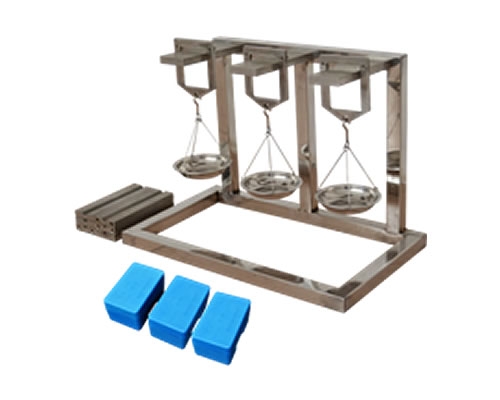

TF-8026高温压力试验装置




　　本装置用于电线电缆绝缘在高温与压力下产生压痕，根据压痕尺寸判断绝缘材料在热和机械负荷同时作用下，抗热压力变形的能力。

标　　准：

　　● GB/T 2951.31-8.1绝缘高温压力试验-2008 ；

　　● 刀口厚度：0.70±0.01mm；

　　● 刀口宽度：45mm；

　　● 试样最大直径：Φ35mm；

　　● 金属板尺寸：宽40mm*长120mm；

　　● 金属板数量：平板、90°V槽板、120°V槽板，各3件；共9件；

　　● 本装置适用于绝缘高温压力试验，不包含护套高温压力试验用试样支撑 金属棒；

　　● 砝码托盘规格：外径Φ80mm；

　　● 单个托盘和刀架重量：78g；

　　● 作用于刀片上荷重由公式求得： F= k √2Dδ- δ2 ；

　　● 一次试样试验最多个数：3个；

　　● 配置砝码：1g、5g、10g 、50g、200g各1个； 20g、20g、100g各2个；11个/盒，共三盒。

规　　格：

　　● 外形尺寸：350mm×200mm×277mm 。
